Einleitende Worte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Für
den oft nur kurzzeitigen Portabeleinsatz lohnt sich der Aufbau komplizierter
Antennensysteme nicht. Ich bevorzuge im Kurzwellenbereich einfache Drahtantennen.
Das L-Glied ist die universellste Anpassmethode für praktisch alle
Antennenformen. Die geometrischen Abmessungen werden meist durch die gerade vorgefundenen örtlichen Gegebenheiten bestimmt. Seid kompromißbereit und resigniert nicht, denn jeder Draht im Freien strahlt und wenn er dann doch halbwegs angepasst ist, lassen sich wunderschöne QSO's fahren. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wenn
du mit dem Rucksack auf Wanderschaft bist, achtest du besonders auf das
Gewicht des Equipments, was besonders beim QRP-TRX, dem Akku und der Antenne
zu optimieren ist. Für den Portabelbetrieb sucht man immer eine Antenne, die unkompliziert und effektiv eingesetzt werden kann. Kompromisse sind nicht ausgeschlossen. Aber was zählt bei einer Antenne, die Platz im Rucksack haben muss. Da sind, geringer Platzbedarf, geringes Gewicht, gutes Verstauen im Rucksack, einfache Konstruktion und problemloser Aufbau, Zuverlässigkeit bei solider Konstruktion, simpler Bandwechsel, möglichst nur einen Abspannpunkt, keine Radials, bequemer Zugang zum Speisepunkt. Da fällt mit spontan ein langer Draht ein, die klassische Langdrahtantenne, ein ganzzahliges Vielfaches von λ/2. Das wären λ/2, 2λ/2, 3λ/2, 4λ/2 etc. Hier im Sinne eines endgespeisten Halbwellenstrahlers. Aber das wichtigste jeder Antenne ist eine sehr effektive Anpassung mit geringen Verlusten, die eine optimale Leistungsübertragung auf den Strahler ermöglicht. Die oft weniger als 5 Watt vom TRX sollen ja verlustfrei von der Antenne abgstrahlt werden. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Das Anpaßgerät muss den hochohmige Antenneneinspeisepunkt der Halbwellenantenne an den 50 Ω TRX Ausgang anpassen können. Anpassung kann auf zwei verschiedene Arten vorgenommen werden. Einmal breitbandig durch Ringkernbaluns oder schmalbandig mit Kapazitäten und Induktivitäten. Letzteres interessierte mich. Ich brauche nur einen Kondensator und eine Spule. Und das könnte etwa so aussehen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Es
wird lediglich ein einziges, wohlbemessenes Stück Draht vom TRX zu
einem Baum oder Mast gespannt.
Der Vorteil auf der grünen Wiese ist, dass das Anpassglied gleich neben dem TRX steht und die Verbindung zur Erde gegen Null tendiert. Man spricht zwar von 'reiner' Spannungskopplung, also genau λ/2. Aber sei dir sicher, dass dieser Fakt bei Portabelbetrieb nur selten erreicht wird. Wir bewegen uns nahe λ/2 und sind damit zufrieden. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Funktion einer Halbwellenantenne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

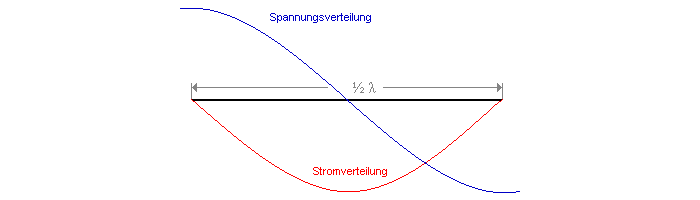

Die
Antenne hat die Länge eine Halbwelle und ist nur auf der gewünschten
Frequenz resonant. Strom und Spannung auf der Halbwelle sind 90° phasenverschoben.
Das Endergebnis ist eine Verteilung, bei der maximaler Strom in der Mitte
auftritt und maximale Spannung an den Enden.

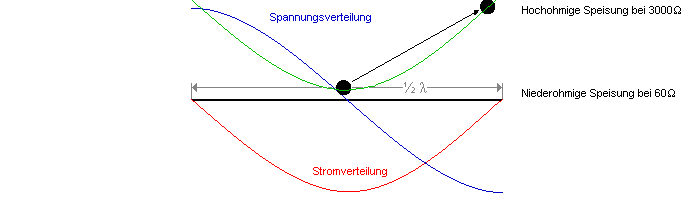

Die Antennenspeisung erfolgt nicht in der Mitte, wo des Strommaximum liegt und die Spannung ein Minimum erreicht. Nein, wir speisen am Strahlerende! Wir bewegen uns dem Punkt zu, auf dem mehr Spannung und weniger Strom zu messen ist. Folglich ist die Impedanz an dieser Stelle hoch bis sehr hoch. Es muss mit einfachen Mitteln an den TRX, 50 Ω angepasst weden. 'Der Einsatz von Anpassungs- und Transformationsgliedern am Antenneneingang beschränkt sich auf den Anschluß angepaßter Speiseleitungen, denn nur bei diesen ist eine Scheinwiderstandsanpssung erforderlich. Bei der abgestimmten Leitung stellt die Leitung selbst bereits ein Transformationsglied dar.' [Rothammel] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Antennen
lassen sich an jeder beliebigen Stelle speisen, alles ist nur eine Frage
der Anpassung.
Unter einer resonanten spannungsgespeisten Antenne verstehe ich eine Antenne mit einer Länge von λ/2 oder ein ganzzahliges Vielfaches davon, die in einem Spannungsbauch gespeist wird. Stell dir vor, du verschiebst von einem resonanten Dipol den mittigen Speisepunkt an das Antennenende. Das Antennengebilde bleibt ja gleich, aber die Impedanz hat sich von 'niederohmig' nach 'hochohmig' verschoben. Nun muss nur das hochohmige 'Drahtende' richtig an die 50 Ω des TRX angepasst werden. Das übernimmt das hier vorgestellte LC-Glied. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Im
praktischen Funkbetrieb mißt der Fußpunktwiderstand üblicher
endgespeister Drahtantennen zwischen 2 bis 4 kΩ und ist in der
Regel nicht rein ohmisch, sondern mit einer kapazitiven oder induktiven
Komponente behaftet. Das sind nicht immer +/-j0 Ω. Die Antenne
hat somit einen Eingangswiderstand von allen möglichen Werten, aber
nicht 50 Ω.
Ein Antennenkoppler soll nun die Ausgangsleistung des TRX maximal auf die Antenne übertragen. Das ist aber nur möglich, wenn die Ausgangsimpedanz des Senders gleich dem Eingangswiderstand der Antenne ist. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Beispielrechnung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Die Berechnungen
sind nur für reelle Widerstände gedacht, der Blindwiderstand
muss 0 sein. Dieser Blindanteil [kapazitiv oder induktiv] ist immer vorhanden
und muss kompensiert werden. Das geschieht mit einer Parallel- oder Serienkompensation
in Form eins 'zusätzlichen Bauteils'. Letzeres muss aber nicht sein,
da die induktive oder kapazitive Komponente die zur Kompensation beiträgt
mit dem bereits vorhandenen Kondensator oder der Spule des LC-Gliedes ausgeglichen
werden kann.

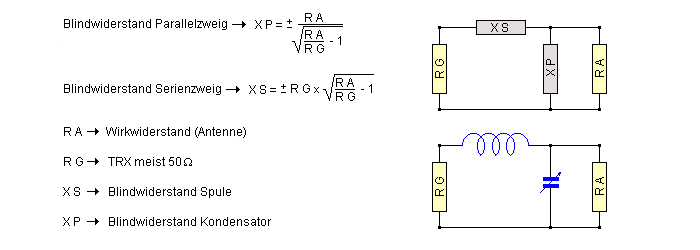

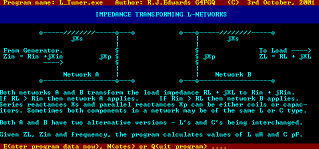

Das LC-Glied besteht nur aus einer Spule und einem Kondensator. Eine sehr einfache Schaltung mit akzeptabler Güte. Beim LC-Glied ist die Transformation ganz einfach. Der waagerechte Teil des 'L' muss immer zur niederohmigen Seite zeigen. Es sollte auch nur als Tiefpass realisiert werden, um die Oberwellen zu unterdrücken. Damit kommt der Tiefpass in der hier gezeigten Anordnung von L und C zum Einsatz. Der Antennenrealteil muss über 50 Ω sein. Somit können Drahtantennen angepasst werden, die einen Strahlungswiederstand von deutlich über 50 Ω aufweisen, also hochohmig sind. Das trifft bei endgespeisten Halbwellenantennen zu. Die verlustlos gedachte Blindkomponente ist eine Kapazität und/oder Induktivität. Die Spule hat ein positives und der Kondensator ein negatives Vorzeichen. R ist der Wirkwiderstand und X der Blindwiderstand [-kapazitiv, +induktiv]. In dem Beispiel entspricht XS[Serie] --> XL[Induktivität/Spule] und XP[Parallel] --> XC[Kapazität/Kondensator]. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bitte
beachte! Die Beispiele beziehen sich auf Halbwellenantennen. Für die
Anpassung von 'krummen' Drahtlängen ist die Schaltungsdimensionierung
nur bedingt gedacht, es sei denn, ich kenne den Fußpunktwiderstand
meines 'Drahtstückes'.
Der Erdübergangswiderstand ist im Gelände sehr unterschiedlich und meist eine Unbekannte, aber für die Abstimmung wichtig. Ich betrachte alles was einen Realanteil größer 2500 Ω aufweist als Spannungskopplung. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Das
hier realisirte LC Glied gestattet nur die Abstimmung in einem Band. Für
größerer Abstimmbereiche muß der Variationsbereich L und
C stark vergrößert werden.
Ein
praktisches Beispiel:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Da der Fußpunktwiderstand bei Portabelbetrieb entsprechend der äußeren Umgebungseinflüsse recht variieren kann, habe ich noch ein paar weitere Widerstände zu Grunde gelegt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bei
dem geringsten anzunehmenden RA von ca. 2000 Ω ergeben sich die
folgende Werte.
XS[XL] --> 312 Ω XP[XC] --> 320 Ω Nun wieder die elektrischen Größen von L und C bestimmen. L = XS/(2Π x f) --> 312/(2 x 3,14 x 7000000) --> 0,000000710 H --> 7,1 μH C = 1/(XP x 2Π x f) --> 1/(320 x 2 x 3,14 x 7000000) --> 0,000000000071 F --> 71 pF |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bei
einem RA von ca. 2500 Ω ergeben sich die folgenden Werte.
XS[XL] --> 350 Ω XP[XC] --> 357 Ω Nun wieder die elektrischen Größen von L und C bestimmen. L = XS/(2Π x f) --> 350/(2 x 3,14 x 7000000) --> 0,000000398 H --> 7,9 μH C = 1/(XP x 2Π x f) --> 1/(357 x 2 x 3,14 x 7000000) --> 0,000000000068 F --> 68 pF |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ein
praxisnaher RA von ca. 3500 Ω ergibt die folgenden Werte.
XS[XL] --> 415 Ω XP[XC] --> 421 Ω Nun wieder die elektrischen Größen von L und C bestimmen. L = XS/(2Π x f) --> 415/(2 x 3,14 x 7000000) --> 0,000000944 H --> 9,5 μH C = 1/(XP x 2Π x f) --> 1/(421 x 2 x 3,14 x 7000000) --> 0,000000000054 F --> 54 pF |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Die
vier Beispiele, die von einem theoretischen Wirkwiderstand von 2000 bis
3500 Ω ausgehen, also ca. 1500 Ω Differenz, weisen
ein Delta der Induktivität von ca. 2,4 μH und der Kapazität
von ca. 17 pF auf. Allein verschuldet durch das Delta Fußpunktwiderstand.
Ursache könnten die geänderten Erdverhältnisse sein. Sehr
großen Einfluß auf diesen Wert hat die Bodenbeschaffenheit.
Der Erdboden, der sich bei Portabelbetrieb sehr unterschiedlich zeigt,
ist ja gewissermassen das Gegengewicht.
Dieses Delta sollte bei der Berechnung und praktischen Umsetzung immer Berücksichtigung finden. Die theoretisch errechneten Werte sind Orientierungswerte und sind im Feldversuch geringfügig zu korrigieren. Umgesetzt wurde dieser Fakt mit dem Schalter, der die Induktivität leicht verändert und dem Trimmkondensator der die Kapazität in Grenzen variiert. Ich spreche hier immer von einer λ/2 Antenne. Ob es wirklich immer λ/2 ist? Mit Augenzwinkern +/-. Die Speisepunktimpedanz ist hochohmig, das weis ich, aber die genaue Grösse der Speisepunktimpedanz ist bei Portabelbetrieb kaum vorhersagbar. Die Spannungen am Kondensator im QRP Bereich sind beherrschbar. U = √ P x R. Das sind bei 5 Watt und 3000 Ω ca. 125 Volt. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

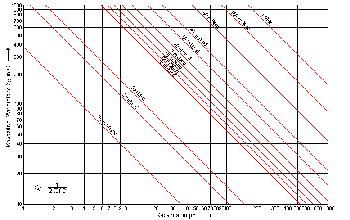

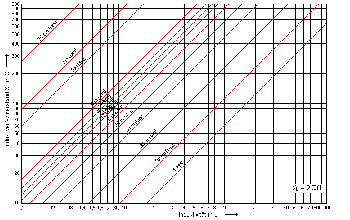

Diagramme der induktiven und kapazitiven Widerstände XL und XC, frequenzabhängig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zur schnellen Findung der Induktivität und Kapazität aus dem errechneten Blindwiderstand einfach auf das Diagrammbild klicken. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
So könnte es in der Praxis aussehen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

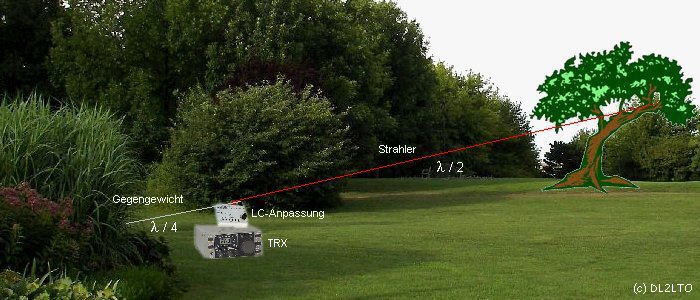

λ/2 Strahler dirket zum Baum als Abspannpunkt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

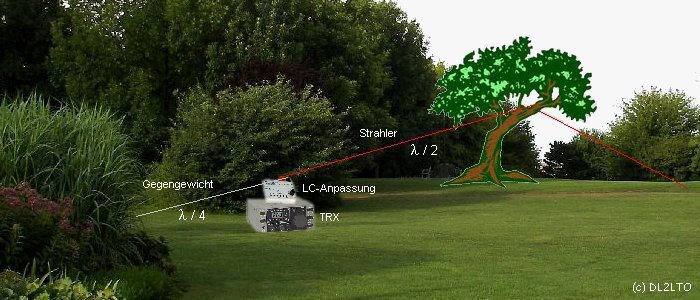

Oder λ/2 Strahler dirket über einen Baum als Umlenkpunkt und dann zum Abspannpunkt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LC-Glied,
das variable Anpassglied.
Bei Portablebetrieb findet man sehr unterschiedliche Erdverhältnisse vor. Die Faktoren der örtlchen Umgebung sind schwer einzuschätzen, somit bei Portabelbetrieb sehr variabel. Sie haben aber Einfluß die Abstimmung des LC Anpassgliedes. Das kommt der Halbwellenantenne zu gute, denn ein Gegengewicht wird theoretisch nicht benötigt. Besser ist es aber, eine Erdung vorzunehmen. Damit eine Antenne einen reinen Wirkwiderstand ohne Blindkomponenten aufweist, muss ihre Länge genau auf die Betriebsfrequenz abgestimmt sein. Jede Drahtlänge hat SEINE Resonanzfrequenz, nur meist nicht die, die gerade benötigt wird. Das hat aber nichts mit der Antennenspeisung zu tun. Ist der Antennendraht zu kurz weist er eine kapazitive Blindkomponete auf, die aber induktiv kompensiert werden muss. Bei zu langen Antennendraht ist es genau umgekehrt. Mit einem LC-Glied läßt sich das Problem leicht lösen. Damit wird sowohl die Blindstromkompensation als auch die Transformation des Wirkwiderstandes erreicht. Genau das wollen wir. Das LC-Glied ist ein Serienschwigkreis. Dieser ist auf der Betriebsfrequenz sehr niederohmig, während an Kondensator und Spule hohe Spannungen, sprich Impedanzen entstehen. Und genau das wollen wir ja auch. Auf der einen Seite eine hohe, auf der anderen Seite eine niedrige Impedanz. Hier mal einige Drahtlängen λ/2 für einen endgspeisten Draht berechnet nach. λ/m = 150 x [n - 0,05] / fMHz Im praktischen Betrieb hat es sich bewährt die Drahtlänge ca. 1/6, das sind etwa das 0,17fache länger oder kürzer als< λ/2 zu nehmen. Die folgenden Längen sind für eine Spannungsspeisung geeignet. Bitte nicht mit mm rechnen!
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Monoband LC Glied selbstgebaut, Beispiel 40m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

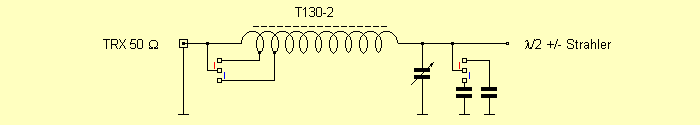

Das ist
die einfache Schaltung, gewissermaßen aus nur 2 Bauteilen, Kondensator
und Spule.

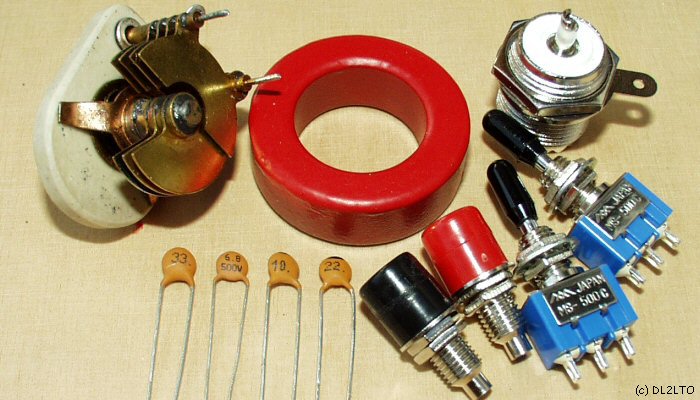

Die Induktivität wird auf einen Eisenpulver Ringkern T130-2 oder T106-2 mit 0,5 CuL erstellt. Der T130-2 hat einen Al Wert von 11 nH/N2 und der T106-2 von 13,5 nH/N2. Damit ergeben sich folgende Windungszahlen: T130-2 T106-2 10μH 30 Wdg. 27 Wdg. 9μH 29 Wdg. 26 Wdg. 8μH 27 Wdg. 24 Wdg. 7μH 25 Wdg. 23 Wdg. Ich habe auf den T130-2 genau
30 Windungen gewickelt mit je einer Anzapfung bei 28 und 26 Windungen.
Das sind die beiden Abgreifpunkte für den Umschalter.
Der verwendete Trimmkondensator
hat eine Anfangskapazität von 8pF und eine Endkapazität von 18pF.
Das war für 40m zu wenig. Es wurden ca. 40pF parallel geschaltet.
Damit ergibt sich eine Anfangskapazität von ca. 48pF und eine Endkapazität
von 58pF. Mit dem Umschalter können zusätzlich 10pF und 20pF
addiert werden.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mehr Bauteile werden nicht benötigt. Durch einiges Experimentiren habe ich kleine Rohrkeramitkondesatoren aus der Bastelkiste eingelötet. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

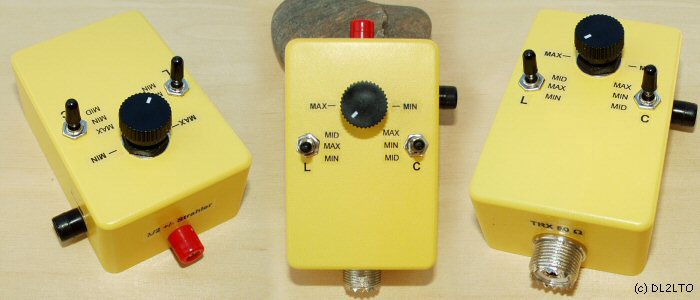

Fertige Anpassschaltung in einem Gehäuse. Oben der rote Anschluss zum Antennenstrahler, rechts der schwarze Anschluss für die Radials und unten die PL Buches für das Koaxkabel zum TRX. Die beiden Kippschalter zur geringfügigen Korrektur der Kapazität und der Induktivität. In der Mitte der Trimmer zum Feintuning. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

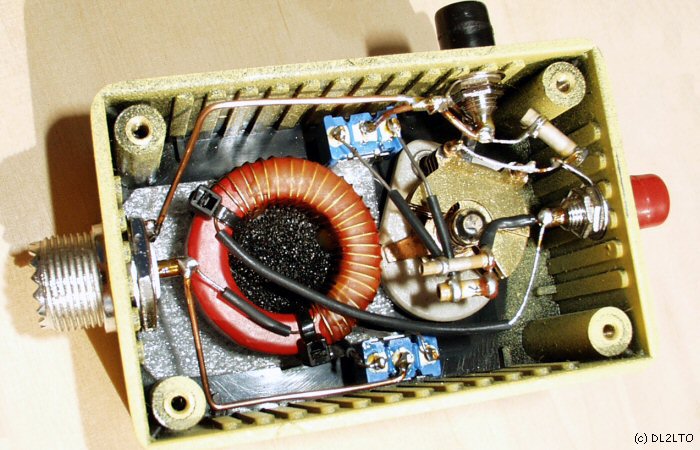

Und so sieht es in dem kleinen Gehäuse aus. Links die PL Buchse und der Ringkern, Oben und unten die beiden Kippschalter, der Trimmkondensator und die Radial- und Strahlerbuchse. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
